HP-1221全自动划片机
浏览量:
1000
产品描述
参数
关键特点
技术参数
技术特点
●支持轴向进给(In- Feed)磨削原理;
●设备配有在线测量仪单元，精确控制减薄厚度;
●配有具有自主产权的12英寸超精密空气主轴;
●粗磨和精磨轨迹重合技术，有效提高减薄加工稳定性，保证加工精度;
●设备具备扩展功能，可与单轴抛光机、多功能晶圆保护膜处理设备组成联机系统，实现晶圆减薄到去应力技术的一体化。

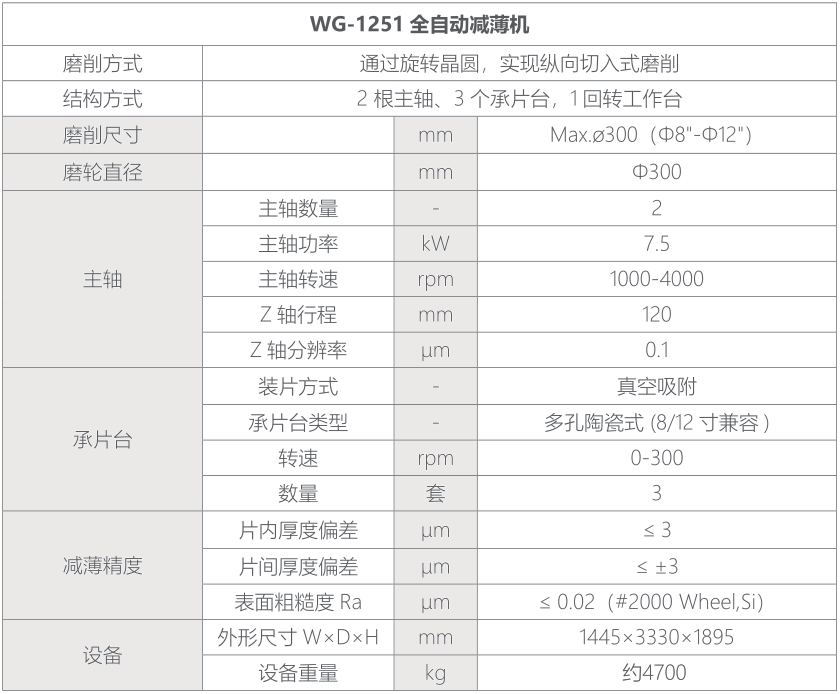

性能指标
|
全自动减薄机 |
WG-1251 |
|
|
最大加工物尺寸 |
Φ300mm |
|
|
主轴 |
主轴数量 |
2 |
|
输出功率 |
7.5 kW |
|
|
转速 |
1000-4000 rpm |
|
|
Z轴 |
行程 |
120mm |
|
进给速度 |
0.00001 〜0.08mm/s |
|
|
最大返回速度 |
50mm/s |
|
|
分辨率 |
0.1μm |
|
|
承片台数量 |
3 |
|
|
工作台转速 |
0-300rpm |
|
|
减薄精度 |
片内厚度偏差 |
<3μm |
|
片间厚度偏差 |
<±3μm |
|
|
表面粗糙度Ra |
<0.2μm (2000#Grinding wheel, Si) |
|
|
测量仪 |
测量范围 |
0-1800μm |
|
分辨率 |
0.1μm |
|
|
重复精度 |
±0.5μm |
|
|
其他规格 |
外形尺寸(WxDxH) |
1445mmx3330mmx1895mm |
|
设备重量 |
≈5000 kg |
|
