HP-1221全自动划片机
浏览量:
1000
产品描述
参数
关键特点
技术参数
技术特点
●支持轴向进给(In- Feed)磨削原理;
●可选配单测头式测量仪和双测头式测量仪;
●可带框架磨削异形片，设备最大可对应8英寸的框架;
●双轴三承片台结构，粗磨精磨磨削同时进行，加工效率大幅度提高;
●粗磨精磨轨迹统一，提高加工质量稳定性。

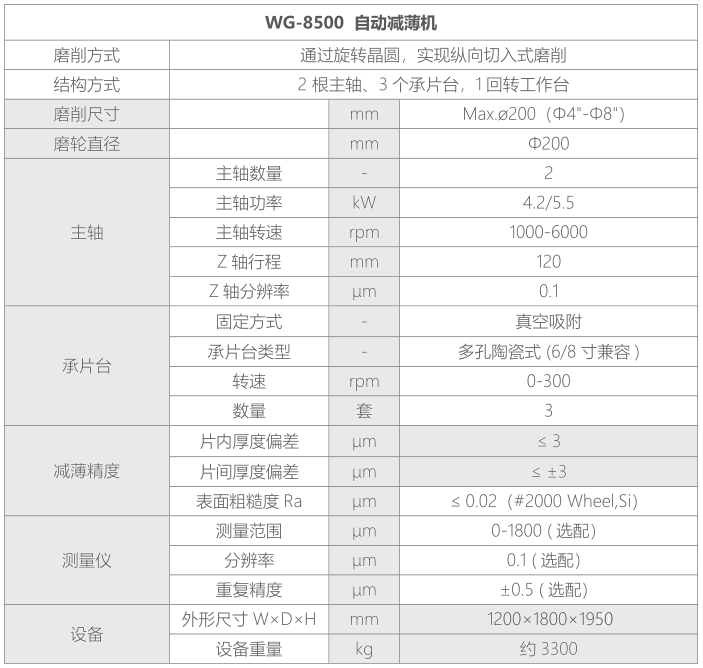

性能指标
|
自动减薄机 |
WG-8500 |
|
|
最大加工物尺寸 |
Φ200mm |
|
|
主轴 |
主轴数量 |
2 |
|
输出功率 |
4.2/5.5 kW |
|
|
转速 |
1000-6000 rpm |
|
|
Z轴 |
行程 |
120mm |
|
进给速度 |
0.00001 ~0.08mm/s |
|
|
最大返回速度 |
50mm/s |
|
|
分辨率 |
0.1pm |
|
|
承片台数量 |
3 |
|
|
工作台转速 |
0-300rpm |
|
|
减薄精度 |
片内厚度偏差 |
<3μm |
|
片间厚度偏差 |
<±3μm |
|
|
表面粗糙度Ra |
<0.2μm （2000#Grinding wheel, Si） |
|
|
测量仪 |
测量范围 |
0-1800μm （选配） |
|
分辨率 |
0.1μm （选配） |
|
|
重复精度 |
±0.5μm （选配） |
|
|
其他规格 |
外形尺寸(WxDxH) |
1200mmx1800mmx1910mm |
|
设备重量 |
≈3300 kg |
|
